瑯卡博產品說明書--大口徑超聲波熱量表.pdf

█ 概念簡述

熱量表是用于測量及顯示水流經熱交換系統所釋放或吸收熱能量的儀表。（以下內容中熱量表均簡稱為熱表,大口徑

超聲波熱量表簡稱超聲熱量表。)

█ 熱量表介紹

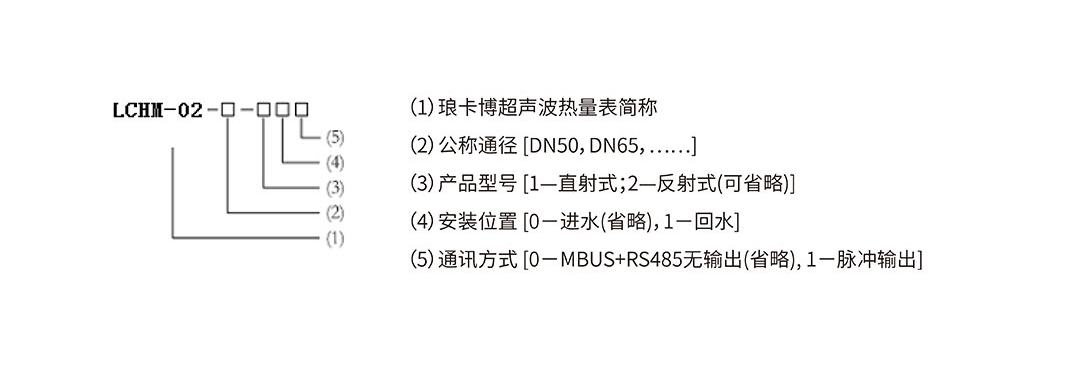

▶型號說明

▶工作原理

將配對溫度傳感器分別安裝在熱交換回路的進口與出口的管道上，將流量傳感器安裝在進水管道或回水管道上。

流量傳感器采集流量信號，溫度傳感器采集進水端和回水端的溫度信號，計算器將采集到的流量信號和溫度信號，

經過計算處理后顯示出被測流體從進水端至回水端所釋放的熱量。

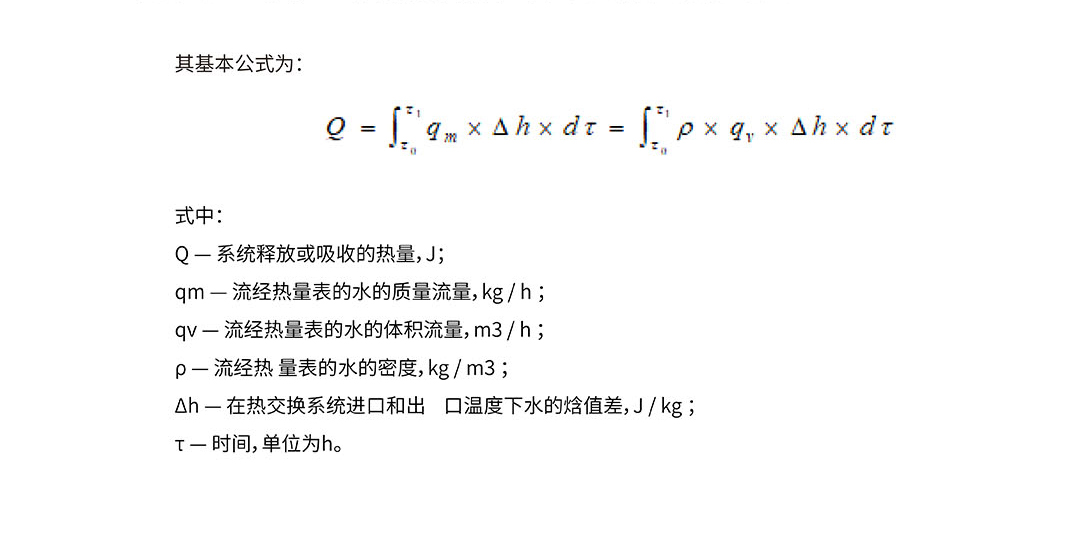

當水流經系統時，根據流量傳感器采集的流量與配對溫度傳感器采集的進回水溫度信號以及水流經的時間，通過

計算器精確計算并顯示該系統所釋放或吸收的熱量。

▶熱量表構成

熱量表由流量傳感器、配對溫度傳感器和計算器構成。熱量表進水口宜安裝過濾裝置。(如圖所示)

a)計算器 (積分儀)

接收來自流量傳感器和配對溫度傳感器的信號,進行熱量計算、存儲和顯示系統所交換的熱量值的部件。

b)流量傳感器 (流量計)

安裝在熱交換系統中，用于采集水流量并發出流量信號的部件。

c)配對溫度傳感器(配對鉑電阻)

在同一個熱量表上，分別用來測量熱交換系統的入口和出口溫度的一對計量特性一致或相近的溫度傳感器。

▶超聲流量計的結構與工作原理

流量計是熱量表重要的組成部分。

流量計主要由流量計表體、超聲換能器及其安裝部件、信號處理單元和(或)流量計算機組成。

流量計以測量聲波在流動介質中傳播的時間與流量的關系為原理。通常認為聲波在流體中的實際傳播速度，

是由介質靜止?fàn)顟B(tài)下聲波的傳播速度和流體軸向平均流速在聲波傳播方向上的分量組成。

工作原理：當超聲波在流體中傳播時，聲波傳送速度信息將加載上流體的速度信息，因?yàn)檫@兩種信號的疊加，

就使聲波在順流和逆流時的傳播速度不相等，因此通過測量這兩種不同的速度信息，經過計算可得出流體的

流速，然后再換算成流量，從而實現了流量的測量。

▶超聲熱量表優點

a)無機械傳動磨損部件，故障率低，使用壽命長。

b)壓力損失小，不易堵塞。

C)準確度及穩定性高。

d)流體中的雜質含量對其測量精度影響極小。

e)可水平安裝或豎直安裝。

f)系統功耗低，可用電池長期供電運行。

█ 技術特性

▶用途和適用范圍

本產品具有結構緊湊、安裝方便等特點。本產品采用優質壓電陶瓷換能器，保證了高準確度和穩定性；無任何機械

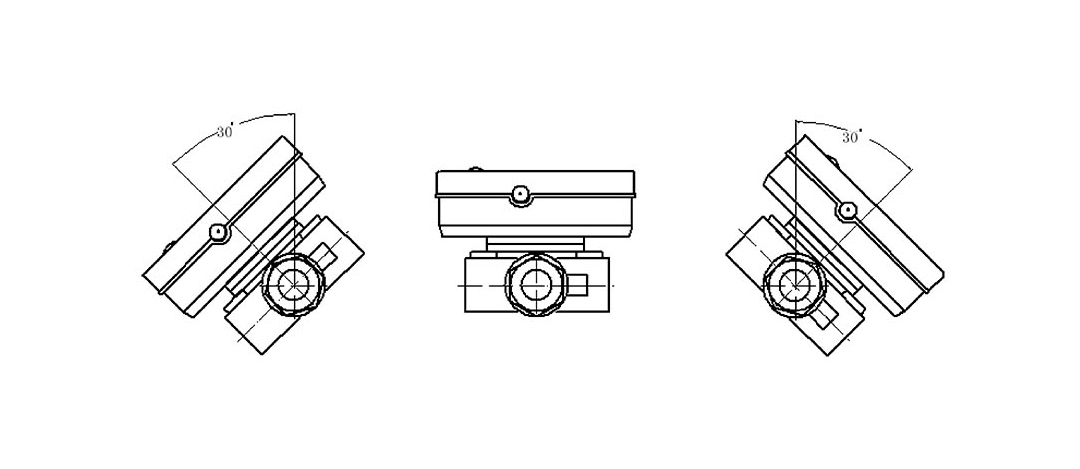

運動，無磨損，不易受惡劣水質影響且維護費用低；可水平或豎直安裝可旋轉的表頭能滿足任何視角的讀數要求，

安裝時可根據用戶不同需要安裝在進水管道或回水管道上(需預先選定)；冷熱兩用(采暖、制冷)型熱量表可根據實際

使用情況智能判斷采暖或制冷狀態并分別進行計量�？筛鶕�(jù)用戶不同的需要添加M-BUS、RS485接口來實現遠程自

動抄表功能，便于集中管理。

▶顯示功能

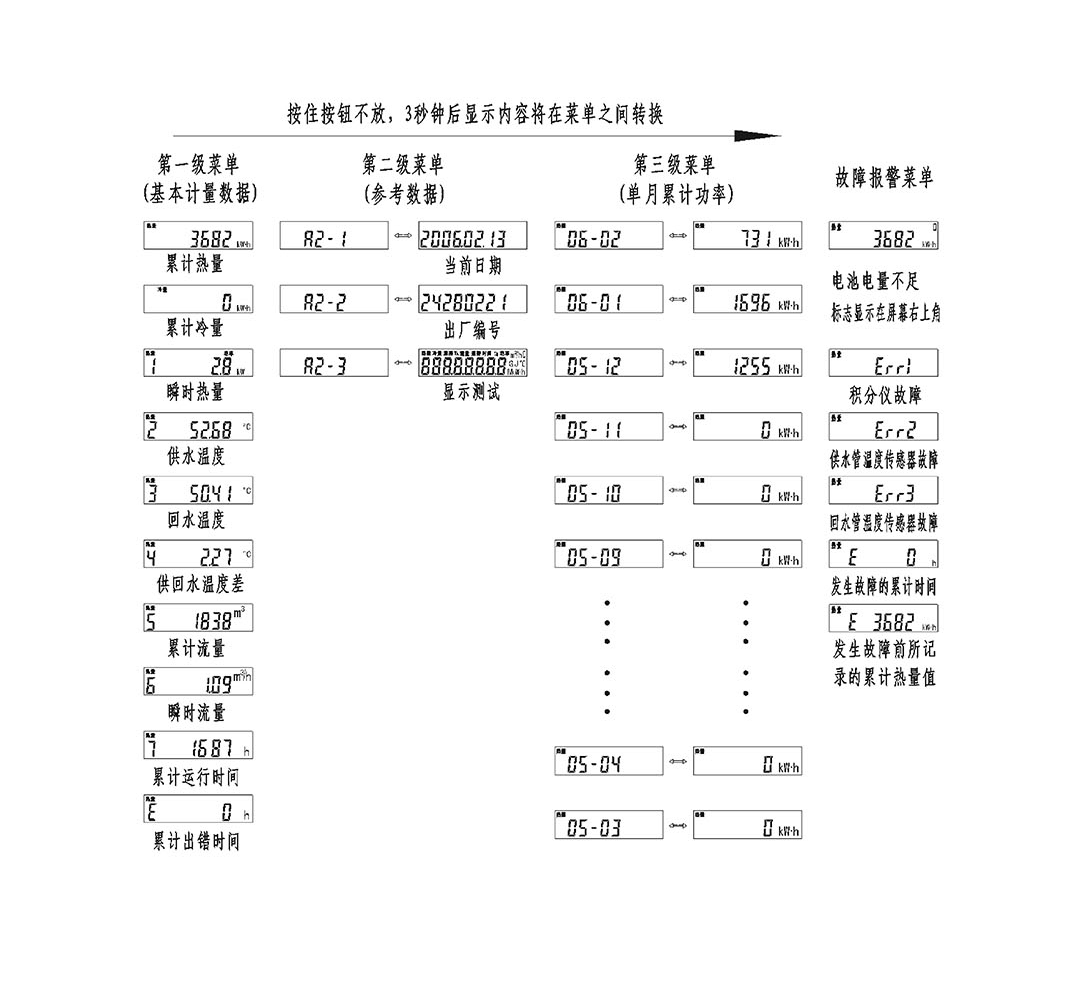

a)長按按鈕3秒鐘后,顯示菜單將在A1-A2-A3三項之間進行滾動切換;

b)短按按鈕時將在同一菜單下滾動顯示內容。

c)主顯示菜單A1:累計熱量(MW·h)、累計冷量(MW·h)、瞬時功率(MW)、進回水溫度(°C)、進回水溫差(°C)、累

計流量(m3)、瞬時流量(m3/h)、累計運行時間、累計出錯時間等九種顯示內容。(注:DN50-DN100累計熱量

單位為kW·h、累計冷量單位為kW·h、瞬時功率單位為kW)(“累計冷量”只在冷熱兩用(采暖、制冷)型熱量表中顯示。)

d)主顯示菜單A2：當前日期、出廠編號、顯示測試。

e)主顯示菜單A3: 前十八個月每月消耗的熱量和流量數值,月份與數值之間自動交替顯示。

f)故障報警菜單：電池電量不足提示以及其它故障自動診斷功能。

█ 基本參數與技術性能

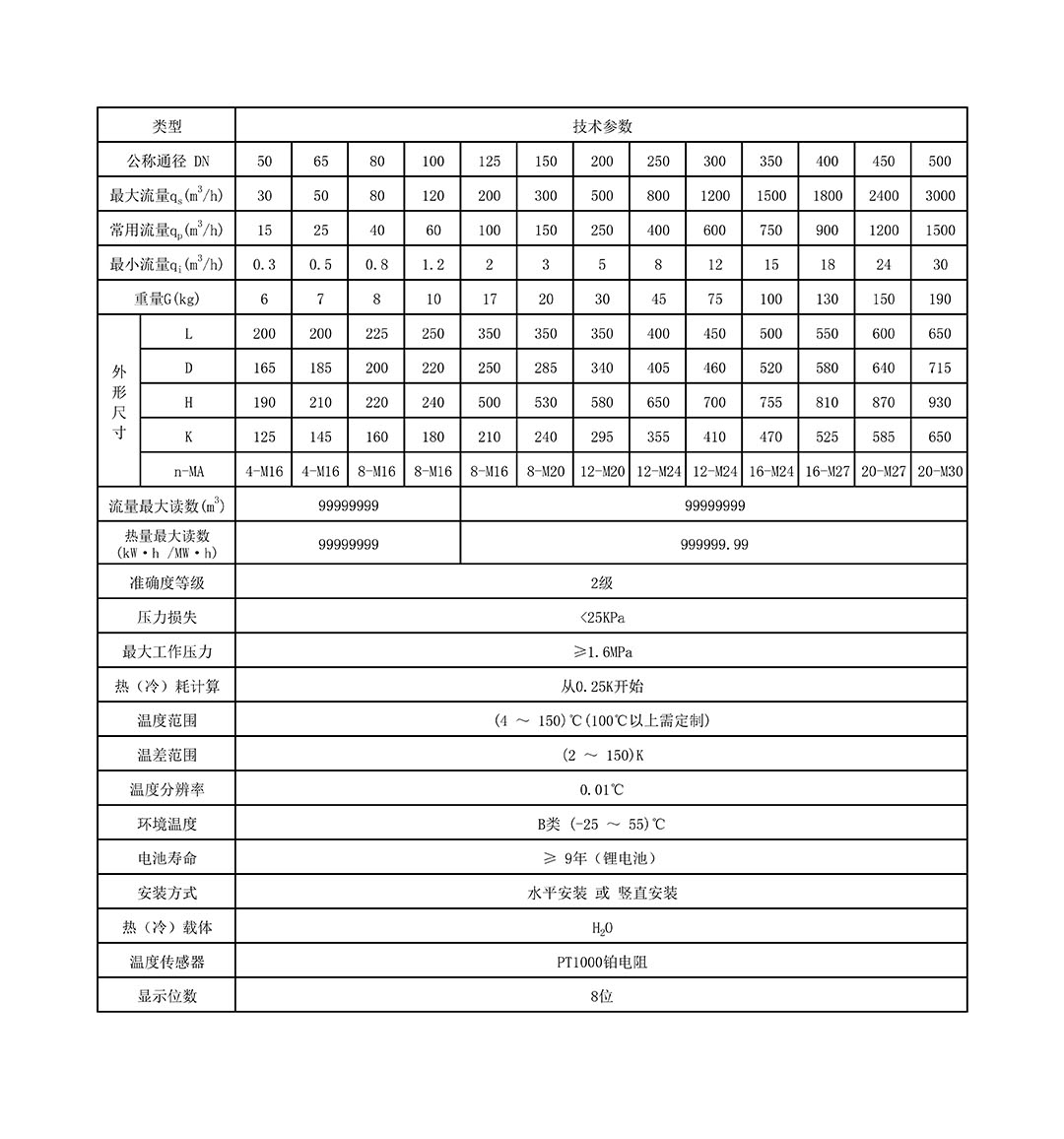

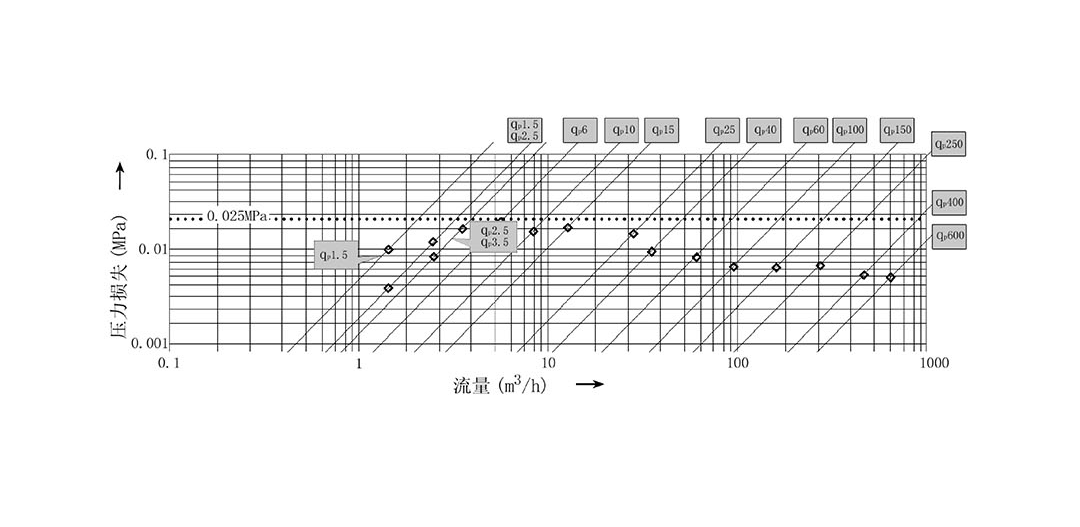

▶技術參數

a)按照采暖分戶計量設計要求，在熱表進水口前必須安裝過濾器;過濾器必須定期進行清洗維護。

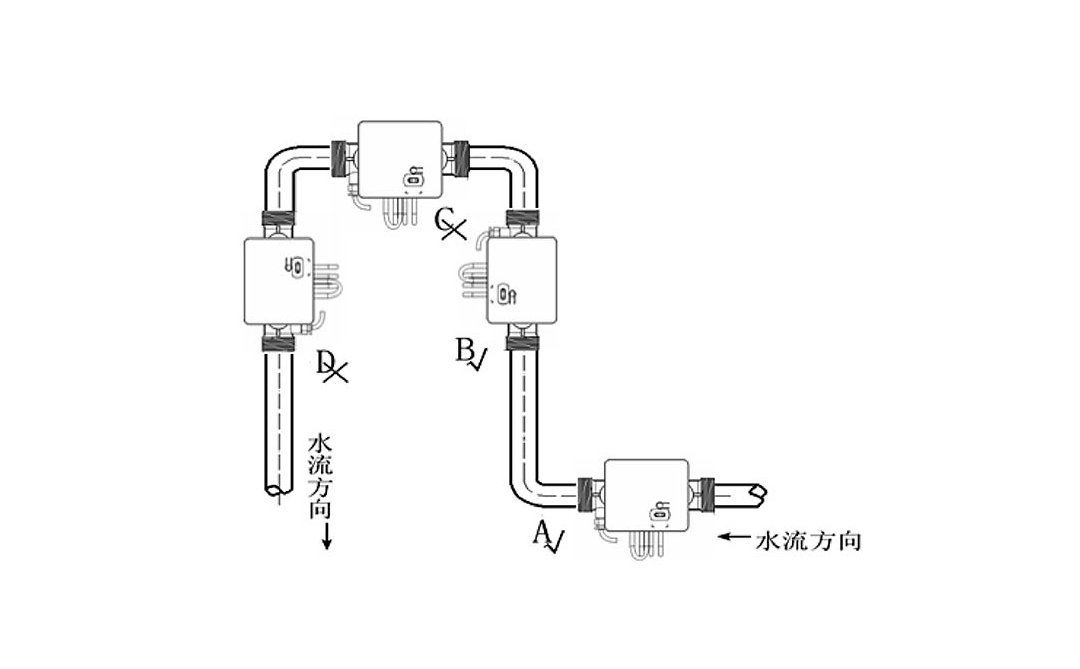

b)熱表必須水平方向安裝或者豎直方向安裝，且熱表標識箭頭方向(包括過濾器)必須與暖通管道水流方向一致；不得使用回水管道進行供水，使水反流，避免水中雜質損壞熱表；豎直安裝時水流流動方向必須向上。

c)溫度傳感器安裝時應小心謹慎，不可過度用力拽拉，因定螺栓也不可扭得過緊，防止扭壞螺紋。

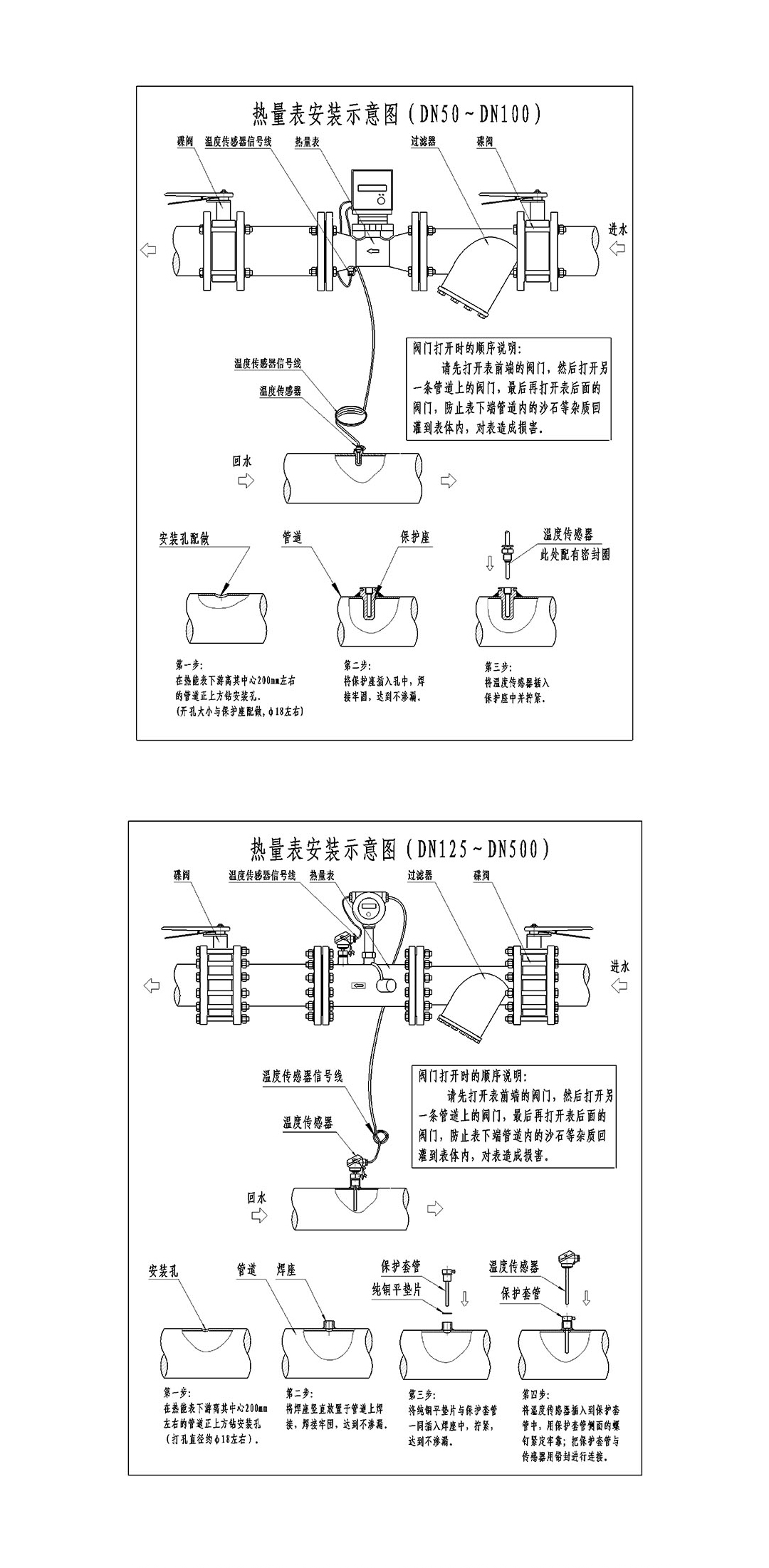

d)熱表安裝前,必須清洗暖通管道；熱表進回端應有足夠長麼直管道,進口前端直管道不應小于管徑的10倍長度，出口前端直管道不應小于管徑的5倍長度；安裝于兩條回水管線匯流處時，熱表距連接頭(如T型接頭) 10倍管徑的直管段要求，以保證兩管線的水溫能均勻混合。

e)安裝溫度傳感器時注意熱表探頭底端插入至距保護套管底部約5mm處為益；溫度在100°C以上時采用高溫?zé)岜硖筋^。

熱表安裝后要進行管道清洗，換熱系統按正確的水流方向進行冷水循環沖洗管道，確認沖洗一段時間后將熱表兩端球閥關閉，將整個系統中所有過濾器中的雜質排放干凈并扭緊過濾器堵頭。上述過程應反復進行，直至整個系統管道沖洗干凈無雜物并確認:

a)所有過濾器雜質排放干凈，達到管道中無雜質。

b)系統加壓時，整個系統管道無漏水情況發生。

c)熱表所在儀表箱或管道井中的空氣溫度不超過85%。

當達到以上驗收要求，熱計量系統可以驗收使用。

a)熱表適用型號是依據系統流量而不是系統管徑來決定，應該按照常用流量大小來決定熱表的公稱通徑與型號。

b)熱表屬于比較貴重精密儀表，拿起放下時必須小心，禁止提拽計算器、溫度傳感器線；禁止擠壓碰撞溫度傳感器；嚴禁靠近較高溫度熱源如電氣焊，避免損壞儀表，影響正常使用。

c)熱表在使用過程中，不可將管道上的閥門完全關閉，管道中長時間無熱水流過，會將熱表凍壞。

d)熱表計算器(顯示器)不得被水浸泡。

e)采暖水質應符合有關規定。

f)熱表屬于計量器具，必須按照國家標準對熱表進行定期檢定，并在檢定時更換電池。

g)換熱系統正常工作時，如果發現熱表瞬時流量明顯減少，這說明過濾器內污垢過多，使管道變窄，水流減小，這時應及時清理過器。

h)熱表的外部應有保護措施，如儀表箱體等，防止人為破壞或意外損壞。

聲明：本安裝使用說明書需與配套熱表共同使用,若針對其它熱表型號時，則僅供參考。未經本公司許可，任何人不得私自拆卸維修熱表，否則保修服務自行解除。

注意：熱表的安裝位置無特別說明均為進水端安裝。

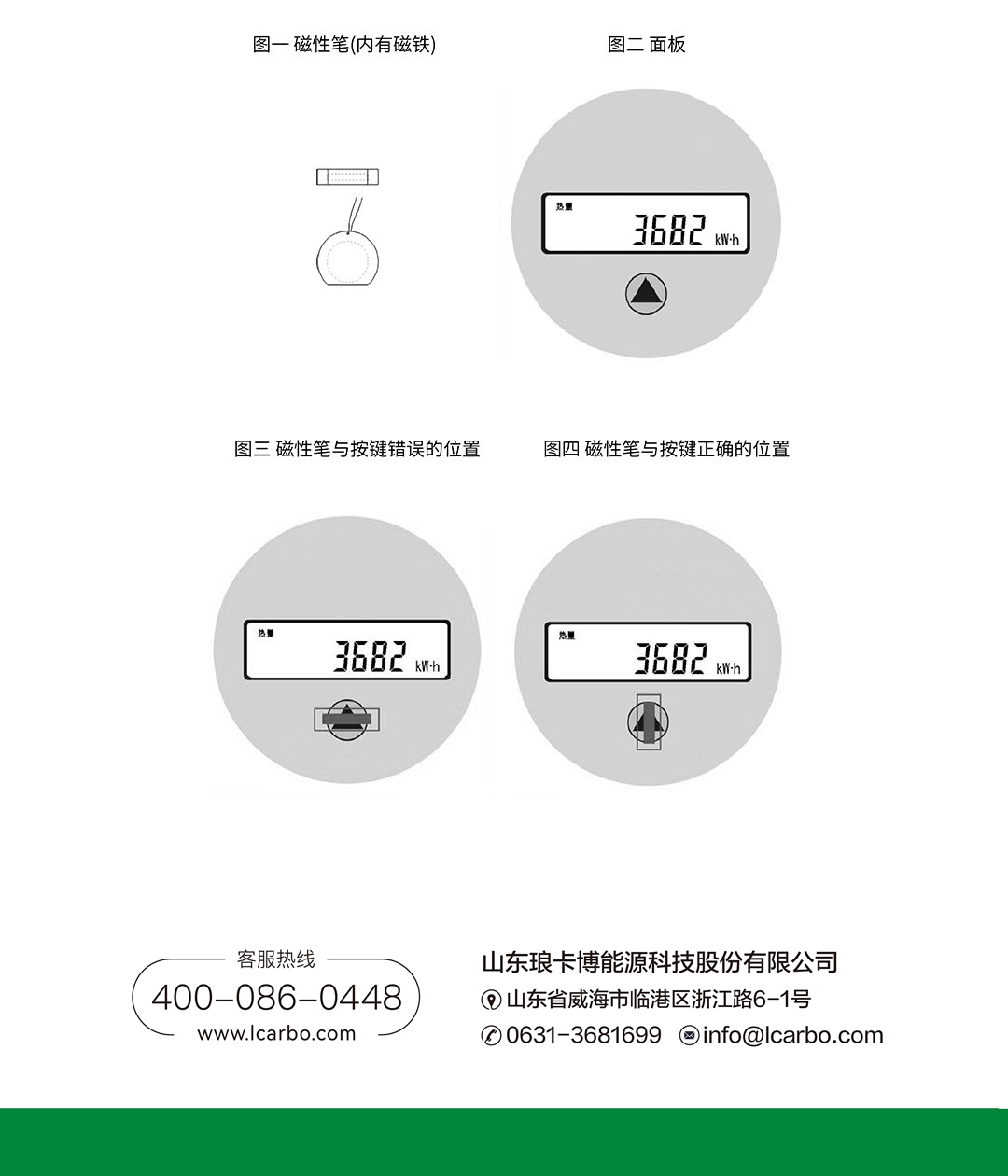

公稱通徑在DN50以上的熱表的按鍵開關一般采用性開關，其使用方法如下圖，在計算器透明窗外用磁性筆輕觸面板上的按鍵區域，類似敲擊鍵盤般起伏點擊操作。
