瑯卡博產品說明書——戶用智能閥控器（含銅陶瓷閥、PPR陶瓷閥、V口球閥.pdf

█ 產品簡介

五代閥控器安裝在用戶測供暖管道的回水管路上，通過調節用戶的供水量實現用戶室內溫度均衡，可控對象包括:室內溫度、回水溫度、供回水溫差和開度。閥控器通過有線或無線的通訊方式和室內溫控器及上位系統進行數據交互。適用于溫度面積法、熱量表法和時間通斷面積法等二網平衡系統。

█ 產品示圖

█ 技術參數

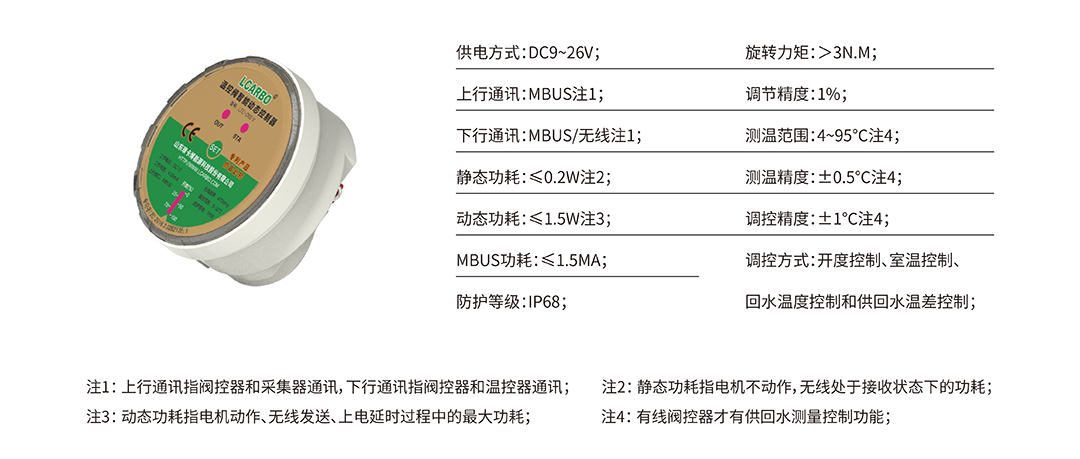

1.控制器參數

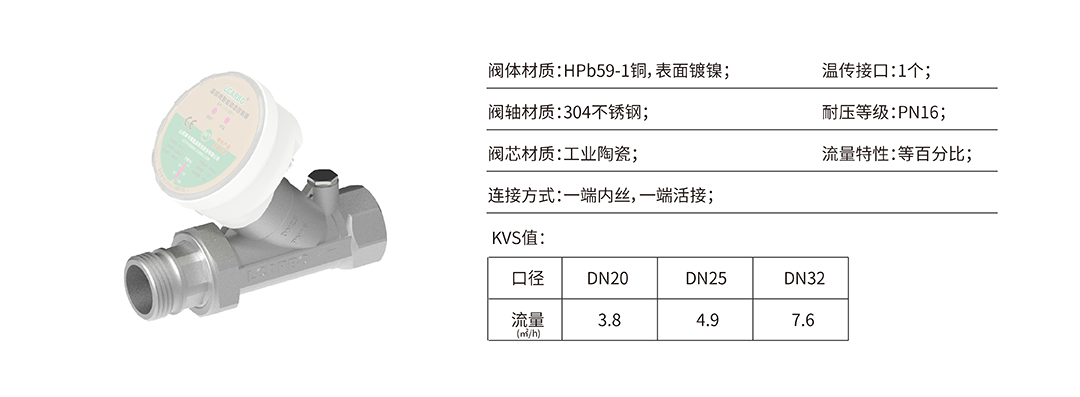

2.銅陶瓷閥參數

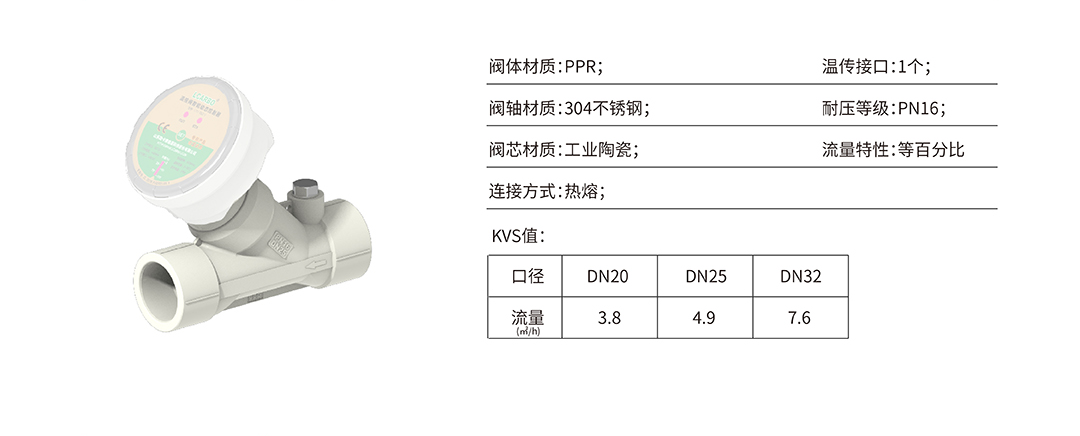

3.PPR陶瓷閥參數

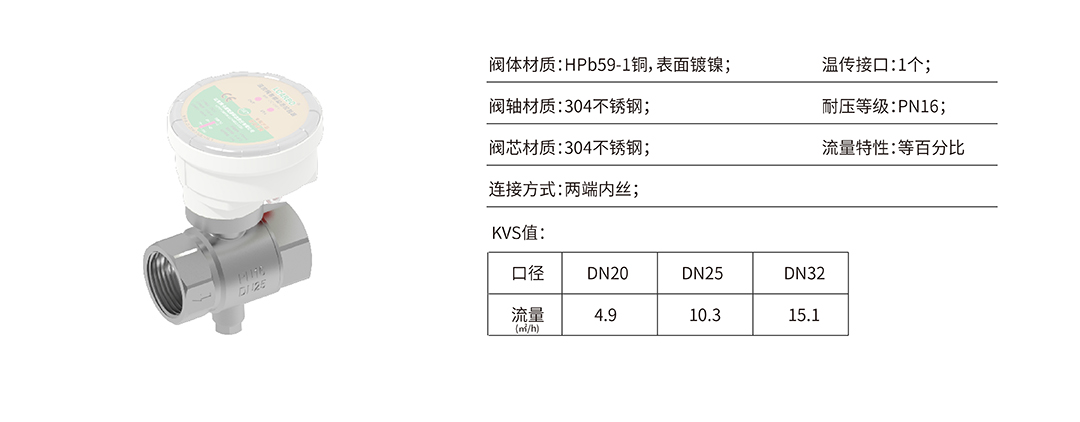

4.V口球閥參數

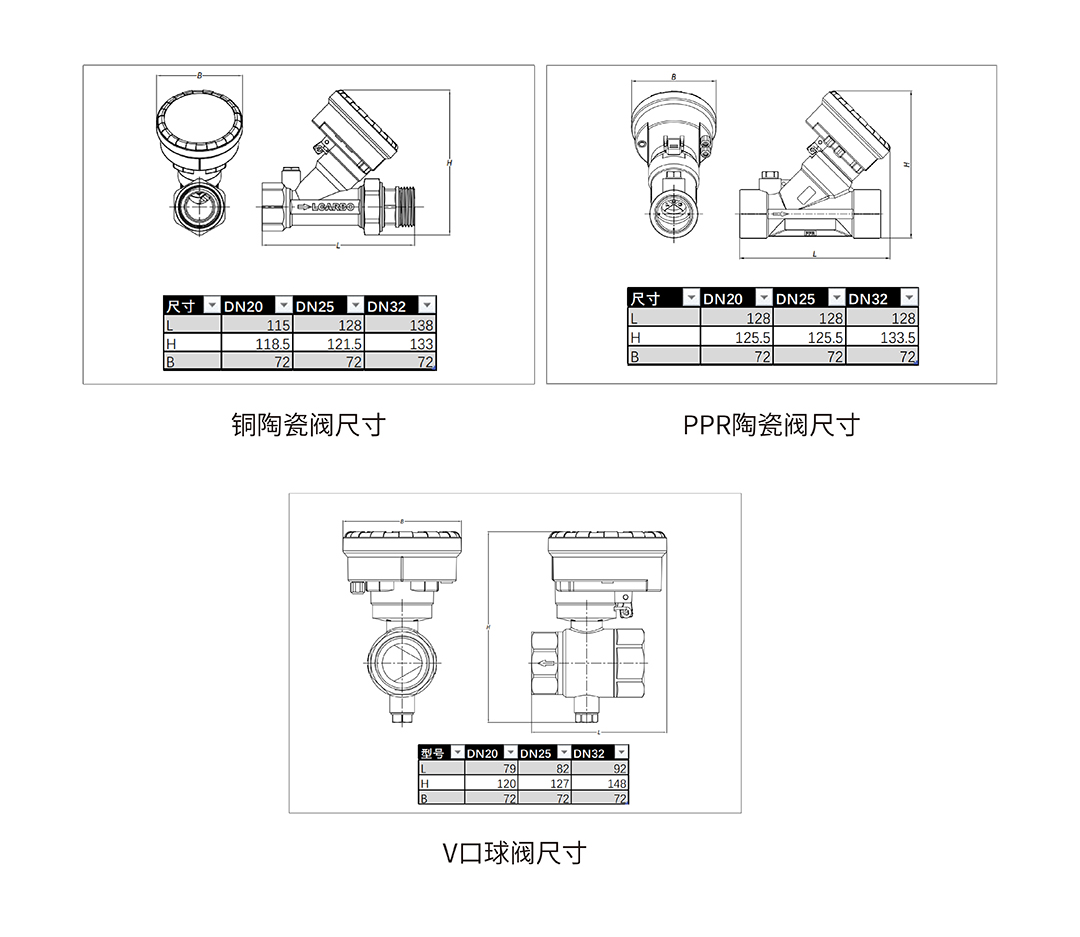

█ 外形尺寸

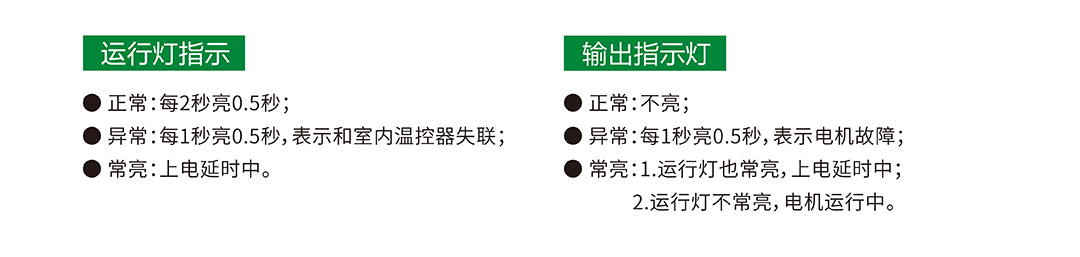

█ 指示燈說明

閥控器上有兩個指示燈，分別為黃色的運行燈(STA)和紅色的輸出燈(OUT)。

█ 電氣連接

有線閥控器有兩根通訊線，其中兩芯的紅藍線用于給室內溫控器供電并通訊，無極連接，不分方向，四芯線中的紅藍線為供電線，黃綠線為MBUS通訊線,均為無極連接，不分方向。

無線閥控器有兩根通訊線，其中帶白色熱縮管的為天線，為最大化增加通訊距離，請拉直天線并垂直于地面放置，同時遠離金屬部件，四芯線中的紅藍線為供電線，黃綠線為MBUS通訊線，均為無極連接，不分方向。

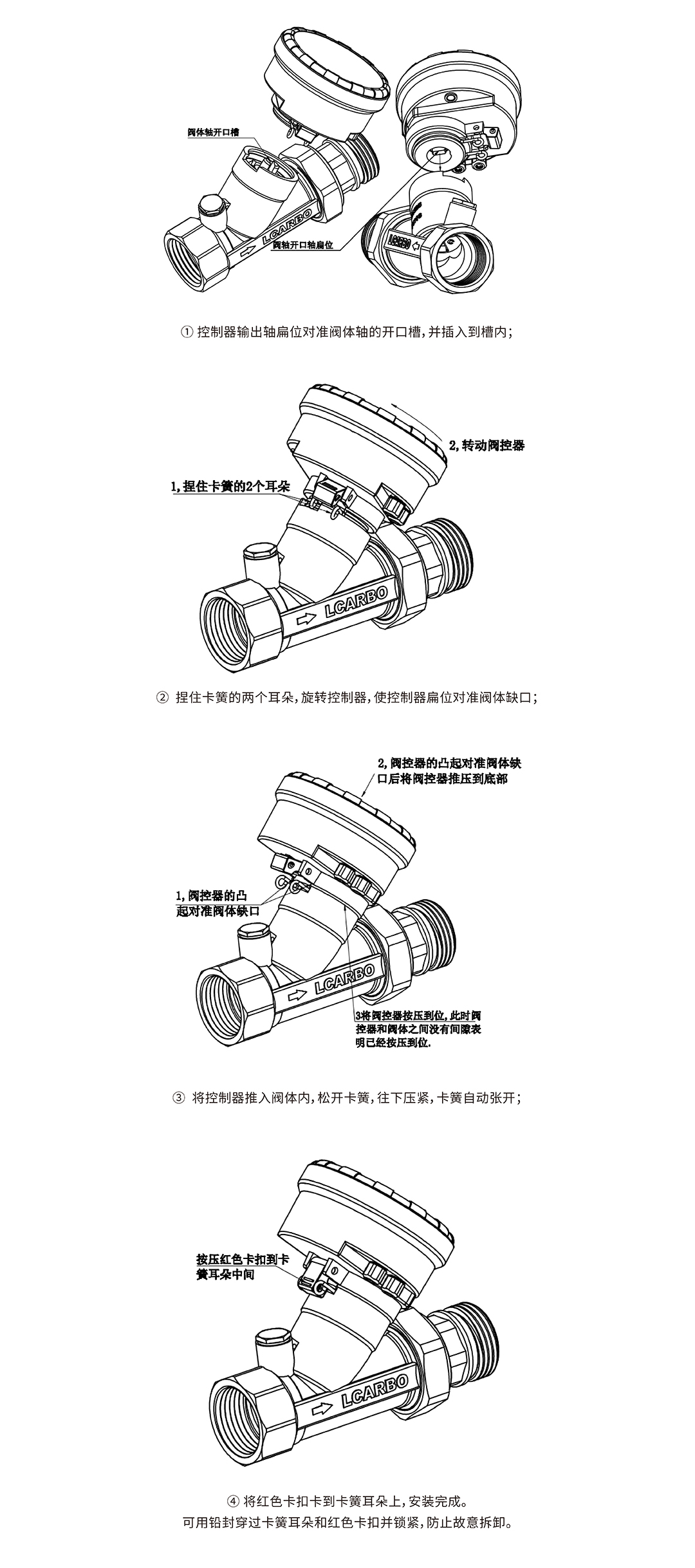

控制器和閥體為分體結構，通過鎖閉裝置連接，方便現場施工，安裝步驟如下。
